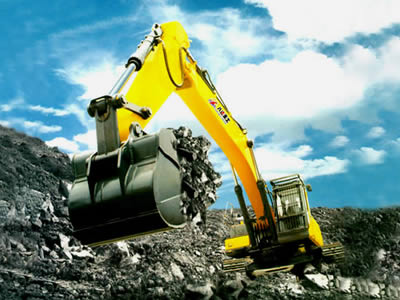

BD500C-S型雙動力礦山、高原型液壓挖掘機 -
BD500C-S型雙動力礦山、高原型液壓挖掘機
- 最大吊重重量
- 總重量48.2 t
- 最大起重力矩
- 最大回轉速度9 r/min
適用工況：可在高原氧氣稀薄地區施工作業，主要適應于大型礦山挖掘作業。
油電混合“雙動力”全液壓驅動技術，是本公司獲得國家發明專利保護的技術（專利號 ZL03150958.4）。
該項技術是通過內燃機和電動機分別驅動的兩套液壓動力系統和一套執行系統所組成。油電轉換之間設計有互通、互鎖、降壓啟動及過流、過載、過熱
和漏電保護系統，并設計有流動式（車載）變電站及電纜跟蹤自動收放裝置可供用戶選購。
采用該“雙動力”專利技術具有如下優點：
1、同比作業效率情況下，用電作業綜合成本只是用油的30-40%；
2、電動作業噪聲小，無排廢，不污染環境，尤其適應在高原氧氣稀薄地區施工作業；
3、電動作業可選用防爆電機、全封閉電器，安全防火。可在重點消防單位作業；
4、可根據用戶需要，配置作業計時器、計量器、多功能抓斗、跟蹤變電、供電裝置和司機室升降裝置等功能和配置，實現節能、環保和一機多用 功能 。
BD500C-S技術參數
項 目 | 參 數 | 單 位 | ||
整機質量 | 48200 | Kg | ||
鏟斗容量 | 2.1-2.5 | m3 | ||
型式 | 直噴 | √ | ／ | |
4沖程 | √ | ／ | ||
水冷 | √ | ／ | ||
渦輪增壓 | √ | ／ | ||
空空中冷 | √ | ／ | ||
缸數 | 6 | ／ | ||
額定功率／轉速 | 250／2000 | Kw／rpm | ||
電動機 | 額定功率／轉速 | 200／1480 | Kw／rpm | |
額定電壓 | 380V 50HZ | |||
主要 性能 | 行駛 速度 | 發動機 | 5.4／3.2 | Km／h |
電動機 | 4.9／2.8 | Km／h | ||
回轉速度 | 發動機 | 9 | r／min | |
電動機 | 8 | r／min | ||
爬坡能力 | 發動機 | 70 | % | |
電動機 | 70 | % | ||
接地比壓 | 82 | Kpa | ||
鏟斗挖掘力 | 284 | KN | ||
斗桿挖掘力 | 220 | KN | ||
液壓系統 | 主泵 | 2—柱塞泵 | ||
立泵額定流量 | 2×360 | L／min | ||
主安全閥壓力 | 31.5／34.3 | Mpa | ||
油類 容量 | 燃油箱容量 | 650 | L | |
液壓油箱容量 | 360 | L | ||
外形 尺寸 | 總長 | 12032 | mm | |
總寬 | 3580 | mm | ||
總高 | 3842 | mm | ||
上部寬度 | 2995 | mm | ||
履帶長度 | 5254 | mm | ||
底盤寬度 | 3580 | mm | ||
標準履帶板寬度 | 600 | mm | ||
軸距 | 4180 | mm | ||
軌距 | 2890 | mm | ||
配重離地間隙 | 1360 | mm | ||
最小離地間隙 | 703 | mm | ||
尾部回轉半徑 | 4365 | mm | ||
作業參數 | A：最大挖掘高度 | 10675 | mm | |
B：最大卸載高度 | 7409 | mm | ||
C：最大挖掘深度 | 7337 | mm | ||
D：8英尺水平挖掘深度 | 7177 | mm | ||
E：最大垂直挖掘深度 | 5225 | mm | ||
F：最大挖掘半徑 | 11631 | mm | ||
G：停機面最大挖掘半徑 | 11611 | mm | ||
H：最小回轉半徑 | 4909 | mm | ||
